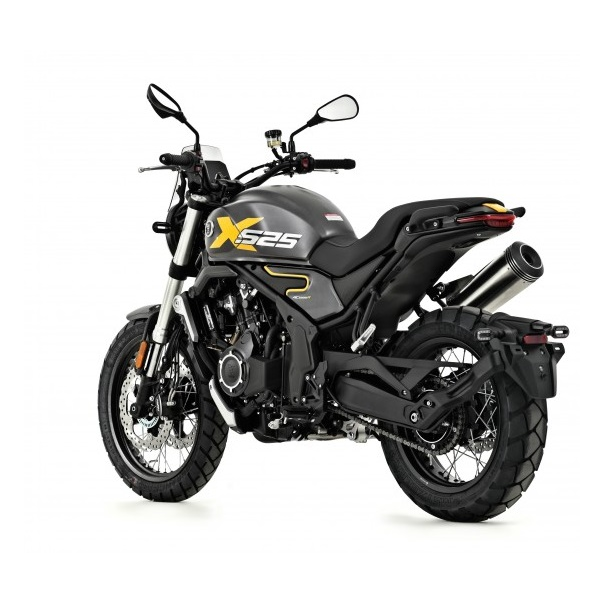

Si eres propietario de una Voge 525 DSX y buscas garantizar el máximo rendimiento y seguridad en tus frenos, has llegado al lugar indicado. Los frenos Nissin de esta trail son reconocidos por su fiabilidad y potencia, pero requieren un mantenimiento preciso y riguroso para mantener sus prestaciones y tu seguridad al máximo nivel. En este artículo, te guiaré paso a paso a través de un mantenimiento PRO, incluyendo el cambio de pastillas Nissin y la purga del sistema ABS, con detalles técnicos avanzados y consejos prácticos que solo un entusiasta mecánico experimentado puede ofrecer. La seguridad nunca debe ser una duda, así que prepárate para realizar un trabajo profesional en tu propia moto.
Antes de Empezar: Seguridad y Preparación
Este trabajo requiere habilidades mecánicas avanzadas y un compromiso absoluto con la seguridad. Los frenos son el sistema más crítico de tu moto, y cualquier error puede tener consecuencias graves. Si en algún momento no te sientes completamente seguro, lo mejor es acudir a un taller especializado. La correcta ejecución de estos procedimientos garantiza no solo un rendimiento óptimo, sino también tu integridad física.
Herramientas Esenciales:
- Llaves de vaso y fijas en tamaños específicos para tornillos de pinzas y purgadores (ver manual de la 525 DSX).
- Llaves Allen de precisión, preferentemente de 4mm a 6mm para pinzas Nissin.
- Dinámometrica (ideal para asegurar los pares de apriete).
- Galgas o calibradores para verificar el grosor de las pastillas y la planitud de los discos.
- Recipiente para líquido de frenos viejo.
- Tubo de purga transparente.
- Jeringa para extraer y rellenar líquido con precisión.
- Pastillas nuevas compatibles con Nissin y la Voge 525 DSX.
- Líquido de frenos DOT4 de alta calidad, sellado y en cantidad suficiente para varias purgas.
- Limpiador de frenos en spray.
- Grasa de cobre o grasa de alta temperatura para guías y puntos de fricción no metálicos.
Lugar de trabajo: debe ser un espacio limpio, bien iluminado, con la moto sobre caballete central o en soporte estable. La estabilidad y limpieza facilitan un trabajo preciso y seguro.
Cambio de Pastillas de Freno Nissin en la Voge 525 DSX
Inspección Previa: ¿Realmente Necesitan Cambio?
Antes de desmontar, verifica el grosor del material de fricción en las pastillas. Si ha llegado al testigo de desgaste, o el material es menor a 2mm, es momento de cambiar. También revisa el estado de los discos; cualquier deformación, surcos profundos o acumulación de suciedad puede afectar el rendimiento y la seguridad. La inspección visual y la medición con galgas te darán una idea clara.
Proceso Detallado para Cada Pinza
- Desmontaje de la Pinza: Afloja los tornillos de anclaje con la llave adecuada, marcando su posición si son diferentes para mantener la referencia. Cuélgala con una cuerda o soporte para no forzar el latiguillo, asegurando que no quede tensión sobre la manguera de freno.
- Retirada de Pasadores y Pastillas Viejas: Extrae los pasadores y clips de retención cuidadosamente. Observa el montaje para instalar las nuevas en la misma orientación.
- Limpieza Profunda de la Pinza: Usa un limpiador de frenos en aerosol, asegurándote de eliminar toda suciedad, polvo y restos de grasa. Evita el contacto con los pistones, que deben estar limpios y lubricados solo en puntos específicos.
- Hacer Retroceder los Pistones: Con una herramienta específica para pinzas Nissin o con mucho cuidado usando las pastillas viejas como palanca, retrocede los pistones hacia su posición original. Antes, abre el depósito de líquido de frenos para evitar presión excesiva.
- Aplicación de Grasa de Cobre: En los puntos de guía, en los pasadores y en las superficies de contacto, pero NUNCA en el material de fricción. Esto garantiza un movimiento suave sin comprometer la eficacia del freno.
- Instalación de las Pastillas Nuevas y Pasadores: Coloca las nuevas pastillas en su lugar, asegurando que los clips y pasadores se ajusten correctamente. Verifica que no haya contaminación con grasa en el material de fricción.
- Montaje de la Pinza: Atornilla los tornillos al par de apriete especificado por Voge, generalmente en el rango de 15-20 Nm, asegurando un ajuste correcto.
- Bombear la Maneta/Pedal: Antes de mover la moto, bombea la freno varias veces hasta que la maneta o pedal recupere firmeza. Esto garantiza que los pistones vuelvan a su posición y las pastillas contactarán correctamente con el disco. Solo después de esto podrás poner en marcha la moto con total seguridad.
Purga del Sistema de Frenos con ABS de la Voge 525 DSX
¿Por Qué Purgar? ¿Cuándo?
El aire en el circuito de frenos puede comprometer la respuesta y la potencia de frenado, especialmente en sistemas con ABS. La purga es recomendable cada 1 a 2 años, o tras cambios en las pastillas, reparación o cualquier manipulación del circuito. El aire comprimido en el sistema reduce la sensibilidad y aumenta la distancia de frenado, poniendo en riesgo tu seguridad.
Procedimiento de Purga Tradicional
El método más común es el conocido como «rueda por rueda»:
- Comienza por la pinza más lejana desde el depósito de líquido, generalmente la rueda trasera derecha.
- Con un familiar o con ayuda, bombea la maneta, mantiene presionado, abre el purgador, cierra, suelta la maneta, repite hasta que salga líquido sin burbujas y con color uniforme.
- Revisa y mantiene el nivel de líquido en el depósito para evitar que se quede sin líquido, lo cual puede dañar los componentes internos.
Importante: Para sistemas ABS, el proceso puede variar por la presencia de módulos electrónicos y válvulas internas. La mayoría de los modelos modernos, incluyendo la Voge 525 DSX, pueden requerir una herramienta de diagnóstico para purgar correctamente el ABS, ya que estos sistemas pueden contener circuitos cerrados y válvulas que solo un equipo especializado puede gestionar.
El Módulo ABS: La Parte Delicada
¿La Voge 525 DSX necesita una herramienta de diagnóstico para purgar el ABS? La respuesta más probable es que sí. Los sistemas ABS modernos contienen unidades de control que gestionan las válvulas internas y requieren un escáner diagnóstico para abrir las válvulas y eliminar el aire atrapado.
Intentar purgar sin la herramienta adecuada puede dejar aire en el módulo, lo que es difícil de eliminar y puede comprometer la seguridad. En estos casos, lo más recomendable es acudir a un taller especializado con el equipo correcto. Sin embargo, si tu modelo tiene un sistema más simple y manual, puedes seguir la secuencia del manual, activando el ABS en un lugar seguro y luego realizando una purga adicional.
Advertencia: La manipulación incorrecta del sistema ABS puede ocasionar fallos en el frenado, por lo que si no tienes experiencia o las herramientas necesarias, no dudes en acudir a un profesional. La seguridad en las frenadas de una trail como la Voge 525 DSX es lo primero.
Líquido de Frenos: DOT4 de Calidad
El líquido de frenos DOT4 de alta calidad es fundamental para un rendimiento consistente y seguro. Este líquido no solo soporta altas temperaturas, sino que también evita la corrosión en los componentes internos. Se recomienda cambiarlo cada 1 a 2 años, o antes si se detecta contaminación, humedad o pérdida de rendimiento.
Conclusión y Advertencia Final
Un mantenimiento avanzado en los frenos de tu Voge 525 DSX puede marcar la diferencia entre una conducción segura y un riesgo potencial. La precisión en el cambio de pastillas Nissin y la correcta purga del sistema ABS aseguran que cada frenada sea efectiva y confiable. Recuerda que, ante cualquier duda, especialmente en sistemas ABS complejos, acudir a un profesional cualificado es la mejor opción. La seguridad en la carretera depende de tu atención, conocimientos y cuidado en cada trabajo que realices en los frenos.
¿Has realizado alguna vez un mantenimiento avanzado en tus frenos? ¿Qué tips o precauciones te han funcionado mejor? Comparte tu experiencia y dudas para seguir aprendiendo entre todos los entusiastas de las motos trail.
